15種模座以外的零件有哪些??
看完了塑膠射出模座每一個板的作用那….塑膠射出模座以外的15種選配零件有哪些?
這15種選配零件都要上模具嗎? 繼續閱讀喔- [定位環]用來定位母模側由定位環固定在射出機上.
[定位環]的目的是與射出機中心的定位孔配合
- 模座以外零件接下來是…..[注道襯套]

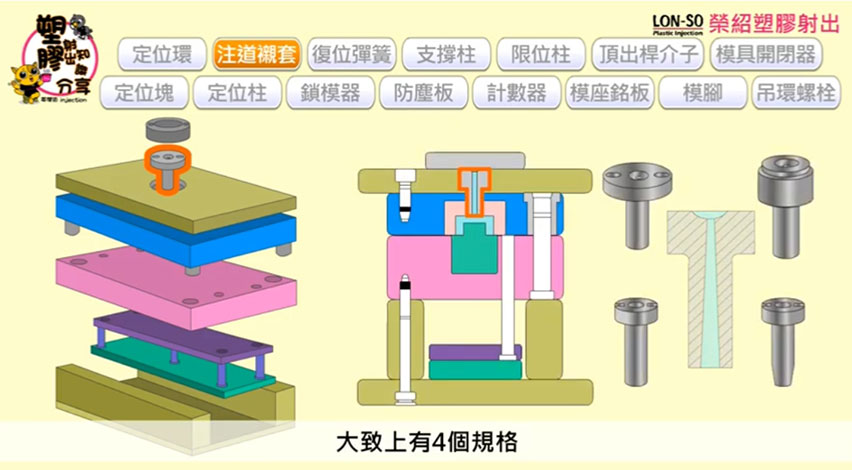

[注道襯套]於模座位置如圖示大致上有4個規格[注道襯套]與[定位環]搭配使用 如圖所示
- [復位彈簧]安裝於頂針板返復衝程作用
模座以外零件[支撐柱]
簡單的說加”支撐柱子”的目的:預防公模塌陷
[支撐柱]是安裝於公模這一側貫穿頂針板,支撐公模,如圖示
[支撐柱]是安裝於公模這一側貫穿頂針板,支撐公模,如圖示

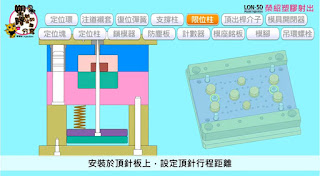

- [限位柱]安裝於頂針板上設定頂針行程距離
- [射出機頂出桿的介子]
這顆[介子]是歸類在頂出桿前端與模座頂出板的機構零件。
如圖所示頂出桿前端有螺牙介子內徑有螺紋將兩個機構連結一起推拉頂出板往復行
- 模具開閉器 有兩種[內張式開閉器]
開閉器適合於三板模針對射出模具拖動脫模板,利用簡單的構造,可使模具完全打開與密合,拉斷料頭與脫模一次完全之功能。
- [外掛式開閉器]固定於模座兩側或四邊周圍
- [側邊定位塊]用於公母模座側邊,避免精密度偏差。
還有裝置於模仁內部的[定位塊]因模座大小有不同形狀選項例如:錐形,V型,凹凸型等定位塊

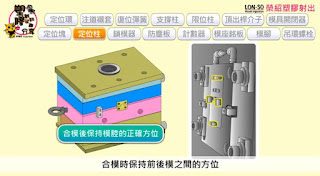

- [定位柱]
定位作用 合模時保持前後模之間的方位,對於中型以上模具有保持平穩運行的作用
- [鎖模器]
用於模具移位或運輸時,固定用防止意外打開。
- [防塵板]
安裝目的:防止落塵、異物沾黏頂針板
- [計數器]
藉由開模次數,統計數量
- [模座銘板]
