什麼是滑塊模、斜銷模、絞牙模，塑膠射出模具設計大公開



塑膠產品被頂出模具時需要側向脫模的機構以達到兼顧外型的要求。

側向脫模機構的分類：

1.側向分型，頂針頂出成品的是[滑塊]

2.側向分型與頂針頂出成品同步進行的是[斜銷]

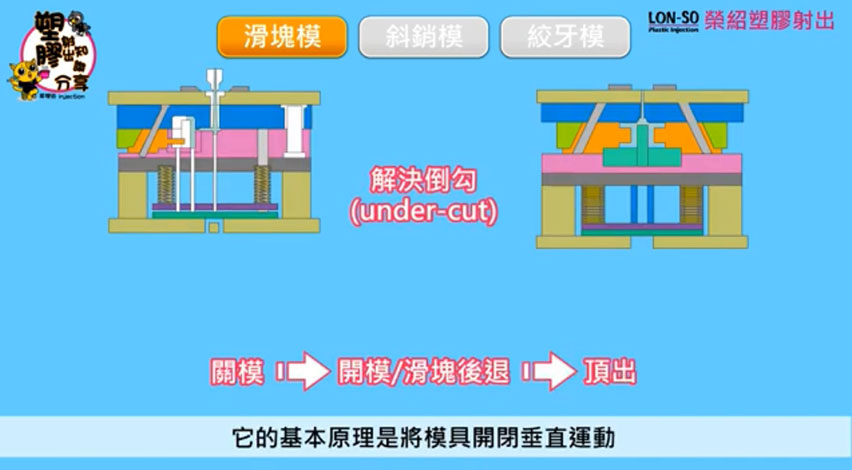

什麼是滑塊模

大前提解決倒勾

基本原理是將模具開閉垂直運動，轉向成水平運動。

為了配合倒勾位置在公模或母模，設計出不同的機構形式。

滑塊的機構名稱

滑塊本體

壓塊

耐磨塊

鎖緊塊

斜撐銷..等5個零件組成

什麼是[斜銷模]

也是為了解決倒勾(undercut) ，其基本原理一樣是將模具開閉的垂直運動，轉向成水平運動。

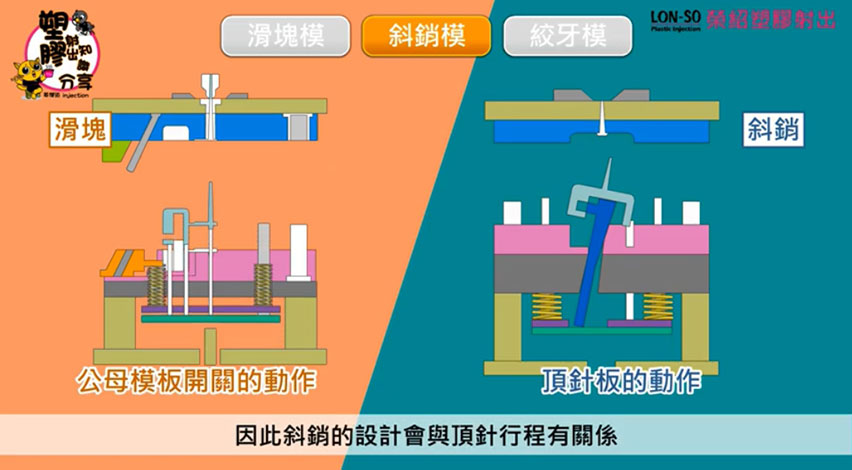

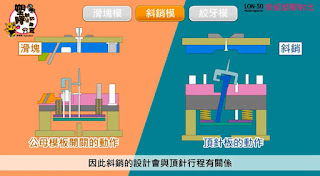

斜銷與滑塊的不同之處，驅動來自頂針板的動作，而非滑塊利用公母模板開關的動作。

因此斜銷的設計會與頂針行程有關係，而這也是斜銷設計與滑塊設計最大的不同點。

斜銷模機構名稱: 斜銷滑塊/PIN固定點/斜銷本體/成型面..等4個零件組成

滑塊+斜銷的運用?

產品某些部位會出現倒鉤的設計，有出現此特徵時，如果是公母模

開閉的模具,產品會卡在模具內，無法取出。

因此模具設計必須有多方向作動的結構，促使原本卡住成品的部分模具可先退後，再取出產品。

滑塊模與斜銷模的共同搭配用來解決倒鉤的結構設計。

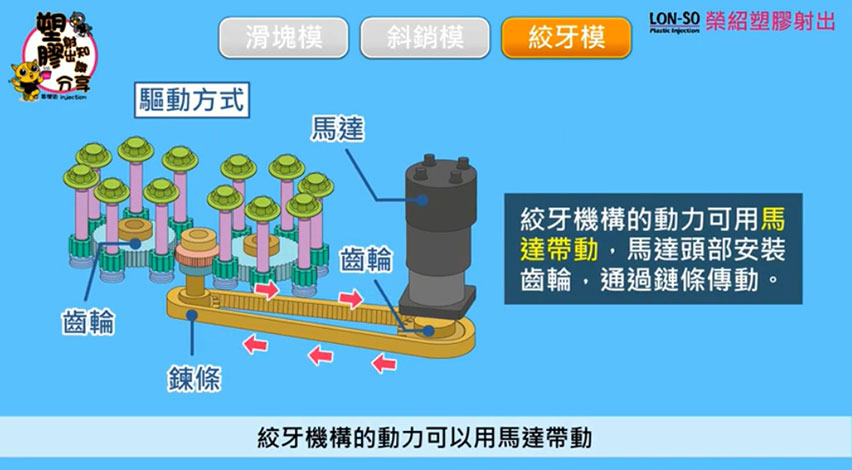

絞牙模是針對射出成品與內孔螺紋直接一氣呵成

其驅動方式:馬達+齒輪+鍊條

絞牙機構的動力可以用馬達帶動，馬達頭部安裝齒輪，通過鏈條傳動

                                                 馬達的安裝位置，可以固定在母模的上方

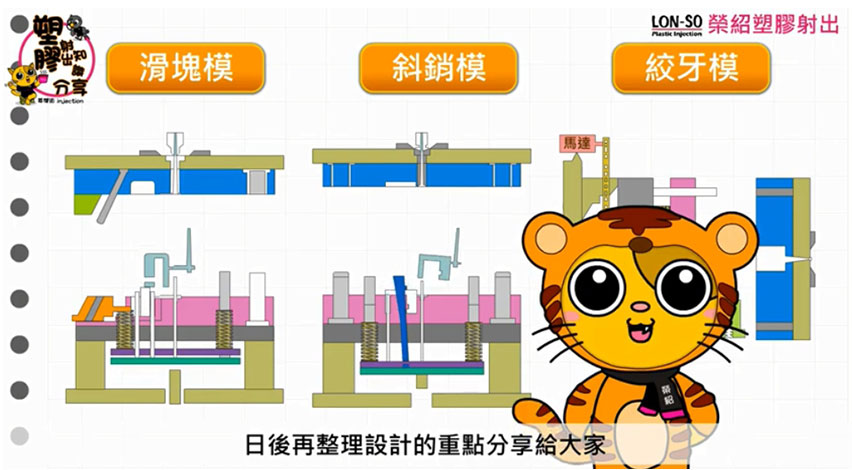

模具機構裡-滑塊模、斜削模的作動與頂針頂出成品方能順利完成工作，日後再整理設計的重點分享給大家。
